紫外线吸收剂是一-种起光稳定作用的塑料助剂稳定剂，借吸收和转化太阳光中具有破坏性的紫外光部分而产生稳定效果。在包装食品的薄膜中有时也加紫外线吸收剂,以便抑制紫外光对被包装物品的作用。
一般情况下， 若薄膜中不加紫外线吸收剂，在户外使用时，两个月就开始变脆，当加入紫外线吸收剂后，则可延至十三个月后薄膜伸长率才开始急剧下降，薄膜使用寿命也可达一年以上。在农用薄膜中加入紫外线吸收剂是必要的。试验证明，紫外线吸收剂加入量为0.2份时。可延长薄膜曝晒时间三个月至一年左右(决定于具体的配方设计)。常用紫外线吸收剂有二苯甲酮类,苯并三唑类，三嗪类,水杨酸酯类。
日光中仅有一狭窄范围的光波对聚氯Z 烯有降解作用，最有害的是波长为3土0毫微米的光波，这是紫外光的中央波段。
在实践中经应用证明，在用量为0.3份的条件下，三嗪类紫外线吸收剂的吸收效果远比UV- 9为好，这从薄膜在紫外区的分光曲线中可以清楚地看出。

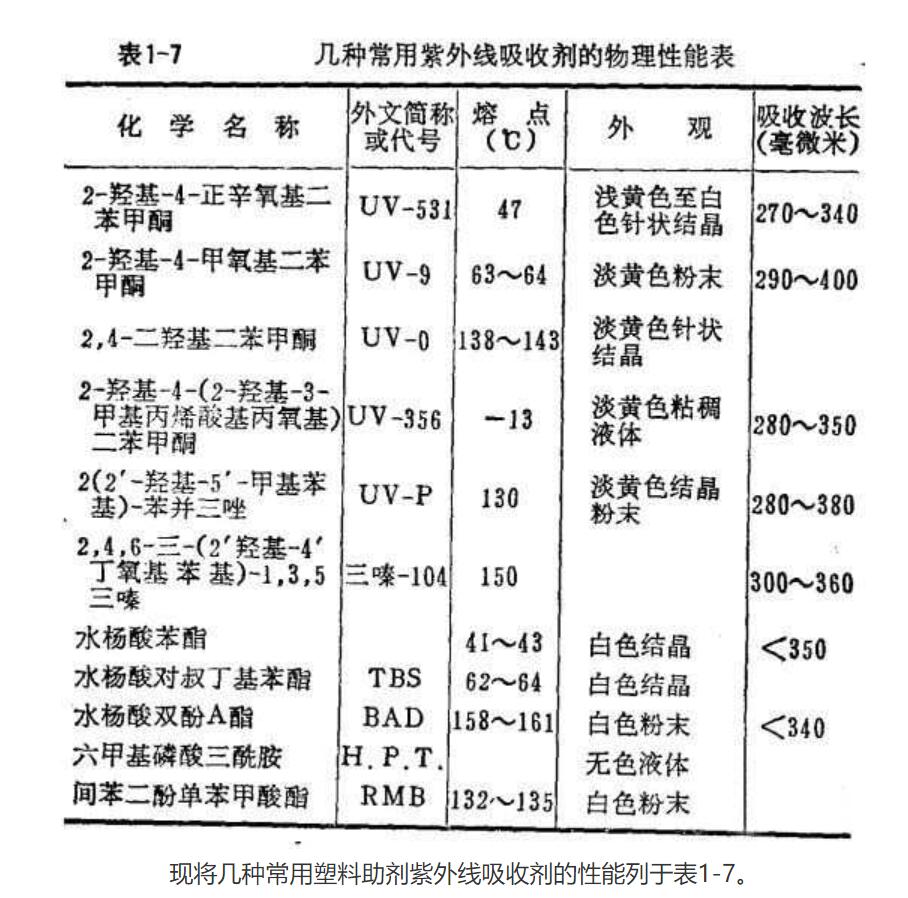

上表介绍的几种常用塑料助剂紫外线吸收剂中，UV- 531, UV-9、UV-P、TBS、RMB等的光稳定效果比较显著, - -般能使薄膜经受十五个月左右的户外曝晒。三嗪的光稳定效果更为突出- -些。三嗪、UV- 531、 UV-9、UV-P、 UV- -0对波长为290 ~ 340毫微米的光波吸收较强，透过率均在15%以下。BAD的耐候性优良,薄膜曝晒19个月伸长率仍为80%，曝晒20个月尚未产生斑点。综上所述,以紫外线吸收剂效果最好，包括在光作用下能转变为可以吸收紫外线的物质。H.P.T和水杨酸苯酯吸收紫外线的能力很弱，耐光稳定作用较差,但仍有一定耐光效果，曝晒一-年产生斑点。TBS和RMB吸收紫外线能力亦弱，但耐候性很好，曝晒15个月才出现斑点,这是由于在光作用下，重排为吸收紫外线很强的2，4-= 羟基二苯甲酮所致。
来源:环球塑化网
